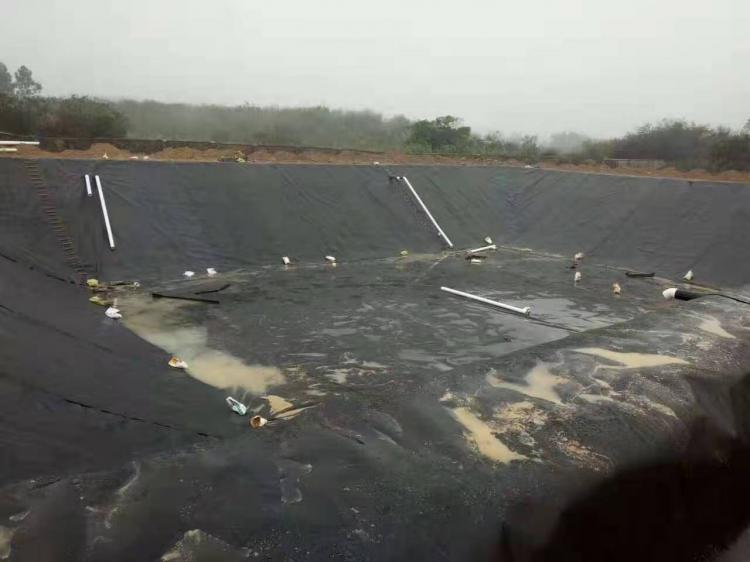

聚乙烯土工膜的焊接使用楔焊機(jī)，選用雙軌熱熔焊接。楔焊機(jī)無法焊接的部位，應(yīng)選用擠出式熱熔焊機(jī)，配以與原材料同質(zhì)的焊條，形成堆焊的單焊縫。

1.熱鍥焊機(jī)焊接工序分為：調(diào)節(jié)壓力、設(shè)定溫度、設(shè)定速度、焊縫搭接查看、裝膜入機(jī)、啟動馬達(dá)。

2.接縫處不得有油污、灰塵，聚乙烯土工膜的搭接段面不該有泥沙、結(jié)露、潮濕等雜物，當(dāng)有雜物時(shí)必須在焊接前清理干凈。

3.每天焊接開始時(shí)，通常應(yīng)在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并在現(xiàn)場進(jìn)行剝離和剪切試驗(yàn),試樣合格后,便可用其時(shí)調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。熱鍥焊機(jī)在焊接過程中，需隨時(shí)留意焊機(jī)的運(yùn)轉(zhuǎn)情況，要依據(jù)現(xiàn)場的實(shí)際情況對速度和溫度進(jìn)行微調(diào)。

4.焊縫要求規(guī)整、漂亮、不得有滑焊、跳走現(xiàn)象。

5.在遇上土工膜長度不夠時(shí)，需求長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字穿插。

6.焊膜時(shí)不許壓出死折，鋪設(shè)聚乙烯土工膜時(shí)，依據(jù)當(dāng)?shù)貧鉁刈兓鸱途垡蚁┩凉つば阅芤?，預(yù)留出溫度變化引起的伸縮變形量。

7.在下雨期間或接縫有潮氣、露珠、或許大沙的情況下不能進(jìn)行焊接，但采納防護(hù)辦法是在外。

8.溫度低于5℃時(shí)，依照標(biāo)準(zhǔn)要求不該施工，假如必須施工的話，焊接前應(yīng)對焊機(jī)進(jìn)行預(yù)熱處理。

9.聚乙烯土工膜在焊接時(shí)應(yīng)該選用穩(wěn)壓性能好的發(fā)電機(jī)供電，在特別情況下選用當(dāng)?shù)赜秒姇r(shí)，必須使用穩(wěn)壓器。
