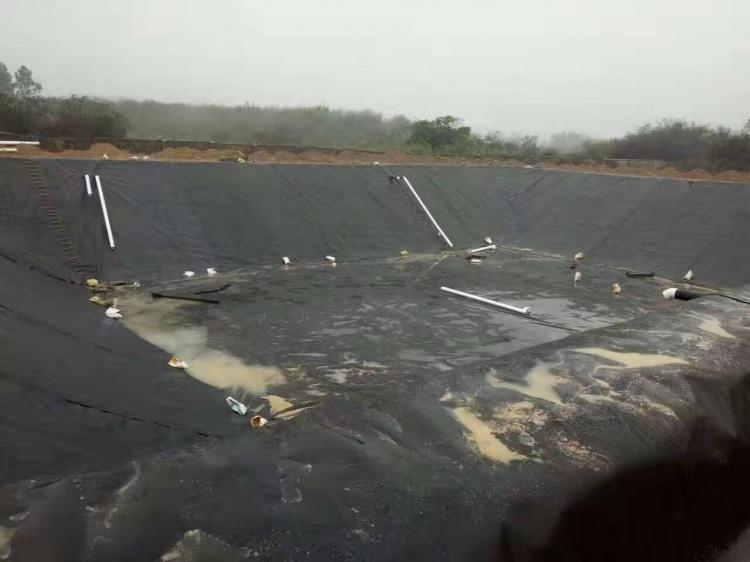

聚乙烯土工膜制品檢測和修補

1.焊機操作人員應在焊接的試樣和施工的焊縫旁標明焊接者和姓名及焊接時間。

2.施工過程中應由項目經(jīng)理或施工隊長做施工日志。

3.檢測按三個過程進行，即目測、充氣檢測及損壞實驗。

4.目測主要是對鋪設的聚乙烯土工膜外觀、焊縫質(zhì)量、T型焊接、基底雜物 等進行詳盡的查看，一切施工人員對這一作業(yè)都應貫徹在悉數(shù)施工過程中。

5.對一切焊縫的嚴密性除目檢外，還應選用真空檢測，對無法進行真空檢測的部位更應加強自檢。

6.充氣壓檢測的充氣強度為0.25Mpa，5分鐘不漏氣，考慮到卷材較柔軟易變形，允許壓力下降20。

7.在雙軌焊縫上所取的樣塊進行拉力測試時，其規(guī)范為在做剝離和剪切實驗時，焊縫沒被撕裂開而母才被撕拉損壞，此刻焊接合格，假如試樣不合格，則應在原焊縫上再取下一塊，連取三塊不合格時，則應對整條焊縫作返工處理。

8.經(jīng)測試合格的樣塊，送業(yè)主、總承包人及相關(guān)單位存檔。

9.對于在目測、充氣檢測、損壞實驗中所發(fā)現(xiàn)的缺點，應及時修補，不能立刻修補的，要做好標記，以防止在修補時遺失。

10.外觀查看，發(fā)現(xiàn)聚乙烯土工膜膜面有孔眼等缺點損及焊接過程中呈現(xiàn)的漏焊、虛焊、破損等情況下，應及時用新鮮的母材修補，補疤每邊超越破損部位10-20cm。并做好記錄。

11.對于修補后的焊縫，一般要進行具體目測查看，承認修補可靠后再進行放行。
